حيلة || التكرار مزدوج الاتجاه Bi-Directional Pattern


(أبو أنس المصري) #1

السلام عليكم ورحمة الله وبركاته
اليوم مع لطيفة جديدة في السوليدووركس، هي صراحة بسيطة جداً لكن من الممكن أن تكون غير معروفة للبعض كونها موجودة في برامج أخرى بطريق أكثر بساطة من السوليدووركس.
على سبيل المثال
كثيراً ما نقابل شكل متكرر بصورة منتظمة في التصميم ولكن هذا التكرار يبدأ من النصف ثم يزيد في الاتجهاين يميناً ويساراً أو أعلى وأسفل.
في هذه الحال نحن في حاجة لتكرار مزدوج الاتجاه Bi-Directional Pattern، في برنامج الإنفنتور الموضوع بسيط جداً لوجود خيار واضح جداً، ولكن في السوليدووركس هذا الخيار غير موجود في حقيقة الأمر وبالتالي لزم التحايل من أجله.

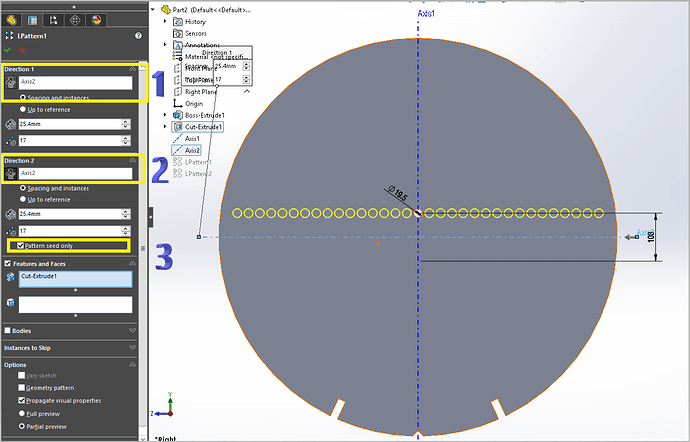

الحيلة كما في الصورة.

ولكن يبقى أن هذا الحل قاصر في بعض الحالات، على حد معرفتي بالبرنامج، كوننا فقدنا إمكانية تكراره في الاتجاه المتعامد. وفي حال إعادة التكرار في الاتجاه المتعامد في خطوة لاحقة فإنه لن يكون بإمكاننا استثناء instance to skip واحدة منها ولكن الصف كله سيتم فقده وهذا قيد يجب أن تجد له الشركة حلاً كونه متاح بسهولة في برنامج الإنفنتور منذ سنوات عديدة.


(AZZAM GHOST) #2

حتى هذه لها طرقها بالسوليد و بثلاث طرق مختلفة


(أبو أنس المصري) #3

امممم
طاب اشرح يا جميل :slight_smile: بس خليها في موضوع مستقل أفضل.


(AZZAM GHOST) #4

إن شاء الله
تكرم عينك
