كيف تقوم بتحويل ملفات الأوتوكاد إلى صيغة PDF


#1

رغم الميزات الكبيرة الموجودة في برنامج autocad فإنه يفتقر إلى إمكانية تصدير الرسوم الهندسية بصيغة PDF - و هنا أقصد النسخ القديمة و التي تضل الأكتر إستعمالا شئنا أو أبينا- وهي صيغة أصبحت ضرورية لدى كافة قطاعات الأعمال، حيث تتيح تفحص أنواع كثيرة من الصور والمستندات بصيغة قابلة للنقل والاستخدام على كافة أنواع الحواسب .

سنسلط الضوء اليوم على أداة DWGgateway التي تتيح تحويل ملفات أتوكاد ذات الصيغة DWG إلى ملفات بصيغة PDF.
يمكنك تحميل هذه الأداة من خلال الموقع.

بعد تحميل الملف من خلال الموقع السابق قم بتنصيب الأداة مع ملاحظة أن عملية الإعداد لن تتم إذا لم يكن برنامج AutoCAD مثبتاً على النظام.

  • بعد شاشة الترحيب ستظهر لك شاشة لاختيار إصدارات أوتوكاد التي تريد إعدادة الأداة DWGgateway عليها.
  • اختر الإصدارات المناسبة واضغط التالي.
  • ستظهر لك شاشة تتضمن الموافقة على ترخيص البرنامج، اضغط التالي ثم تابع خطوات التثبيت.
  • بعد انتهاء تثبيت البرنامج يمكنك تحويل الرسوم بصيغة DWG مباشرة من خلال برنامج اوتوكاد، كل ما عليك هو فتح ملف الرسم واختيار الأمر طباعة Plot.

  • قم باختيار DWG To PDF من القائمة المنسدلة الخاصة باختيار الطابعة أو الراسمة Printer/Ploter واضغط موافق OK.

  • البرنامج سيطلب منك اختيار اسم للملف واختيار مجلد لحفظ ملف PDF الناتج ضمنه. حدد ذلك وانتظر انتهاء عملية التحويل.
  • ستشاهد في أسفل الشاشة تنويهاً إلى مقدار تقدم العملية ونجاحها.

ومن الميزات المفيدة جداً لأداة DWGgateway هي إضافة قائمة جديدة ضمن قوائم برنامج AutoCAD تتيح تحويل وفتح كافة رسومات أوتوكاد من إصدارات سابقة ولاحقة دون الحاجة إلى تحميل إصدار جديد من البرنامج (الصورة رقم5 ).
أتمنى لكم الأفادة


(Ahmed) #2

السلام عليكم ورحمة الله وبركاته
شكرا لسيادتكم علي هذه المعلومة الجميلة وأسمح لي أن أشارك معكم بطريقتين أخريتين لتحويل ملفات dwg الي ملف pdf وهما :-

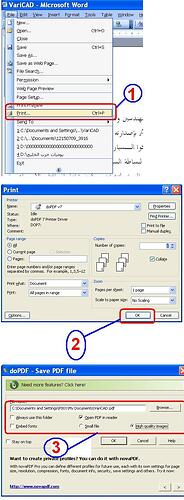

1 تحميل برنامج doPDF وهو يعمل كطابعة أفتراضية علي جهاز الكمبيوتر ويقوم بتحويل أي ملف ( dwg - doc - xls - وغيرها ) نريد طباعته الي ملف pdf تقوم بحفظه داخل جهازك .
كما هو موضح بالصورة

2 استخدام برنامج any dwg to pdf converter وهذا البرنامج يقوم بتحويل أي ملف dwg الي صيغة pdf مباشرة بدون الحاجة أساسا لوجود برنامج AutoCAD علي الجهاز .ورابط البرنامج هو
http://anydwg.com/download/dwgpdf.exe


#3

جزاك الله خيرا على هذه الاضافة القيمة وطبعا برامج التحويل لل PDF التى تقوم بعمل طابعة افتراضية لا حصر لها ومنها المجاني والغير مجاني ويمكنها تحويل اى نوع من الملفات او اى شي يمكن طباعته.


(Ahmed) #4

بارك الله فيكم وجزاكم الله خيرا


#5

شكرا لك
