تنفيذ حوائط التربة المسلحة بالجيوجريد

طريقة تنفيذ حوائط التربة المسلحة بالجيوجريد

Reinforcement-Retaing-Walls

اتجهت اغلب دول العالم الى نظام التربة المسلحة بالجيوجريد كبديل للأستغناء عن الحوائط الساندة التقليدية للتربة بنظام حوائط من الخرسانة المسلحة على شكل حرب L أو على شكل حرب U ، بخلاف الى احتياجها لعمل اساسات عميقة (خوازيق) فى أغلب الاحيان مما يتسبب فى ارتفاع تكلفة الحوائط الساندة التقليدية .

و أصبح من أفضل البدائل الهندسية للنظم التقليدية هو نظام حوائط التربة المسلحة بالجيوجريد

مكونات نظام حوائط التربة المسلحة بالجيوجريد

[]

  • تربة ردم تحقق شروط خاصة ( سيتم توصيفه لاحقا بالتفصيل ) .
  • شبك جيوجريد geogrid ( سيتم توصيفه لاحقا بالتفصيل ) .
  • لوازم ربط الشبك بحوائط البلوكات connector

مميزات نظام حوائط التربة المسلحة بالجيوجريد

  • سهولة التركيب .

  • سرعة التركيب .

  • يقاوم العوامل الجوية المختلفة .

  • رخص الثمن مقارنة بحوائط الخرسانة المسلحة .

الشروط الواجب توافرها لنجاح

نظام حوائط التربة المسلحة بالجيوجريد

البلوكات الخرسانية :-

  • يجب أن تتحمل أجهاد لا يقل عن 250 كجم/سم2 .

تربة الردم :-

Backfilling angle of shearing resistance = 34 degree

Backfilling cohesion = 0 N/mm2

بمعنى أن يكون التماسك فى تربة الردم يساوي صفرا ، و زاوية مقاومة القص تساوي 34درجة .

  • يجب أن يتم الردم على طبقات يتراوح سمك الطبقة من 20سم الى 30سم بعد الدمك ويتم تحديد ذلك طبقا للمسافات بين شبك الجيوجريد بالتصميم .

  • الدمك الجيد للتربة بحيث لا تقل الكثافة الجافة بالموقع عن 95% من أقصى كثافة جافة معمليا والتى يتم تحديدها بأختبار بروكتور المعدل .

  • أقصى حجم حبيبي للتربة هو 10 مم .

  • نسبة المواد الناعمة المارة من منخل رقم200 لا يزيد عن 10% .

  • معامل اللدونة لا يزيد عن 5% .

شبك جيوجريد geogrid :-

  • يكون الشبك مصنع من البولي ايثلين عالي المقاومة HDPE.

  • يحقق الشبك Long term Design Strength طبقا للتصميم .

طريقة تنفيذ نظام حوائط التربة المسلحة بالجيوجريد

  • يتم عمل أحلال للتربة اسفل الحوائط طبقا لتقرير التربة بالمشروع .

  • يتم عمل وسادة من الخرسانة العادية ( 15 × 50 سم ) أسفل الحوائط من كل جانب .

  • يتم تثبيت أول مدماك من البلوكات بأستخدام المونة الاسمنتية .

  • يتم ردم التربة بين الحوائط بأرتفاع أول مدماك ( 15سم مدماك + 15سم خرسانة عادية) .

  • يتم مراعاة أن يكون الـ 30سم المجاورة للبلوكات من زلط ناتج تكسير الكسارات من مقاس 1,2سم الى 2,5سم ، وذلك لتصريف مياه الدمك دون الاضرار بالبلوكات .

  • يتم الفصل بين سن2 و تربة الردم بأستخدام الجيوتكستايل .

  • يتم تثبيت شبك الجيوجريد بالبلوكات بأستخدام الـ** connector متوافق مع البلوكات ، ومن الناحية الاخرى بأستخدام جنشات حديد على شكل حرف L **بطول 30 : 50سم .

  • يكون طول الشبك طبقا للتصميم .

  • يتم تركيب البلوكات .

  • ثم يتم الردم بالتربة بسمك من 20 : 30 سم .

  • يتكرر تنفيذ تركيب الشبك والبلوكات

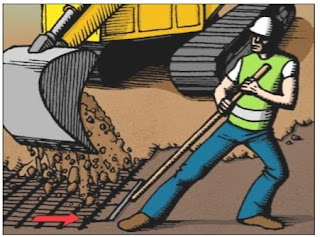

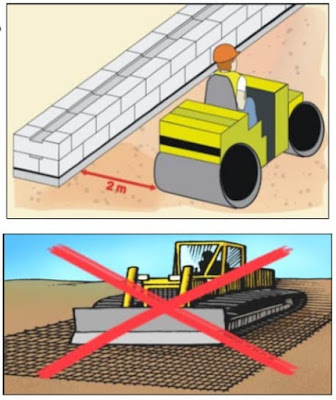

ملاحظات يجب تجنبها اثناء تنفيذ

نظام حوائط التربة المسلحة بالجيوجريد
